Profilni čelik
Što je čelični profil?
Profilni čelik, poznat i kao konstrukcijski čelik, konstrukcijski su čelični profili valjani, vučeni ili prešani u konzistentne poprečne -presjeke, koji se često koriste u građevinarstvu, infrastrukturi i strojevima zbog svoje čvrstoće, izdržljivosti i svestranosti. Uobičajene vrste uključuju I-grede, kutne šipke, kanale (PFC) i šuplje profile (SHS/RHS/CHS). Obično se proizvode u duljinama od 6m ili 12m.
Preuzmi: Teoretski dijagram težine sekcije čelika (PDF/Excel)
GNEE STEEL jedan je od najvećih veletrgovaca proizvodima od čelika u Kini. Specijalizirani smo za trgovinu:
Crni čelični profili
Pocinčani čelični profili
Hladno{0}}oblikovani dijelovi
Stan Bar
Četvrtasti bar
Okrugla traka
Kut
Paralelni prirubnički kanal (PFC)
Univerzalna greda
Odjeljak C-
Cijev – kružni šuplji presjek (CHS)
Četvrtasti šuplji presjek (SHS)
Pravokutni šuplji presjek (RHS)
Usporedba mikrostrukture u unutarnjem zaobljenom području između zavarene H{0}}grede i vruće-valjane H-grede
Usporedba između vruće valjanog čelika u obliku šešira-i zavarenog čelika u obliku-šešira
Velika proizvodna linija H-grede
Raspon veličina H-grede pokriva 200-800 mm.
Mala proizvodna linija H-grede
Raspon specifikacije proizvoda za H{0}}gredu je 100 ~ 400 mm
Linija za proizvodnju svjetlosnih H{0}}zraka
Raspon specifikacija proizvoda H-grede od 100 - 250mm, kanal 100 ~ 250 mm, kut 90 ~ 180 mm.
U-greda za rudarstvo, I-greda, kutni čelik, čelični kanali

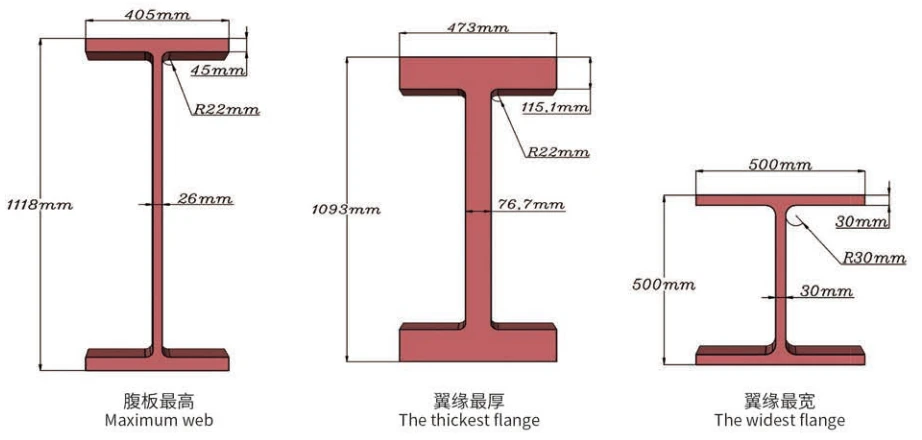

Proizvodi ekstremnih specifikacija
Vruće{0}}valjani čelični profili za naftu i plin i konstrukcije oceanskog inženjerstva
| Standard | Razred | Kategorija proizvoda | Značajke i upotreba |
| Q/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
H greda
Kutni čelik
Čelični kanali
|
Karakteristično: Autentificirano od strane GL i CCS; zadovoljava JIS G3106 i API RP2A klase II otpornost na niske-temperature; H-grede testirane prema JIS G0901.
Primjena: Uglavnom se koristi za platforme za bušenje nafte na moru.
|
| Nabors X projekt bušilice tehnički ugovor | Q345EJ, Q345EJ-T1 |
Karakteristično: Visoki zahtjevi za Al topiv u kiselinama; ispitivanje prema ASTM A370; izvrsna žilavost i zavarljivost.
Primjena: Za izradu platformi za bušenje nafte na moru (prema tekstu slike). |
|
| GB 712* |
A,B,D,E AH32,DH32,EH32,FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Karakteristično: Izvrsna žilavost i zavarljivost; izborni zahtjevi izvedbe u smjeru debljine (Z-smjer).
Primjena: Za izradu oceanskih, obalnih i kopnenih brodova, ribarskih brodova i oceanskih inženjerskih struktura/dijelova za ležajeve. |
|
| GB/T 1591* | Q355ME, Q390D, Q390ME, Q420C, Q420MD, Q420ME, Q460ME, Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| GOST 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32,DH32,EH32,FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Q/MGB 455-2015 Vruće valjani čelik H profila za platformu za bušenje nafte na moru
|
Razred)
|
Granica razvlačenja (MPa) |
Vlačna čvrstoća (MPa) |
Istezanje (%) |
-20 stupnjeva energija žilavosti poprečnog udara (J) |
| SM400B |
≥245(>5-16 mm) Veći ili jednak 245 (16-40 mm) |
400~520 |
≥18(>5-16 mm) ≥22(>16-40 mm) |
Veći ili jednak 20 |
| SM490B |
≥325(>5-16 mm) Veći ili jednak 315 (16-40 mm) |
490~610 |
≥17 >5-16 mm) ≥21(>16-40 mm) |
Veći ili jednak 34 |
| SM490YB |
≥365(>5-16 mm) Veći ili jednak 355 (16-40 mm) |
490~610 | ≥15>5-16 mm) ≥19(>16-40 mm) |
Veći ili jednak 34 |
| Q355D |
≥355(>5-16 mm) Veći ili jednak 345 (16-40 mm) |
470~630 | Veći ili jednak 21 | Veći ili jednak 34 |
Nabors X projekt bušilice s Q345E vruće{1}}valjanom H-gredom tehnički ugovor
| Razred | Granica razvlačenja (MPa) | Vlačna čvrstoća (MPa) | Istezanje (%) | Uzdužna udarna žilavost KV8 (J) | Hladno savijanje |
| Q345EJ |
Veći ili jednak 345 (manji ili jednak 16 mm) ≥335 (>16 mm) |
470~630 |
Veći ili jednak 21 (A50 mm) Veći ili jednak 18 (A200 mm) |
-45 stupnjeva Veći ili jednak 34 |
D=2a (t manje ili jednako 16 mm) D=3a (t>16 mm) |
| Q345EJ-T1 |
Veći ili jednak 345 (manji ili jednak 16 mm) ≥335 (>16 mm) |
470~630 |
Veći ili jednak 21 (A50 mm) Veći ili jednak 18 (A200 mm) |
-40 stupnjeva Veći ili jednak 34 |
Drugi stupanj za naftu i plin i oceanske inženjerske strukture
| Standard | Razred | Granica razvlačenja (MPa) | Vlačna čvrstoća (MPa) | Istezanje (%) | energija udarne žilavosti (J) | |
| EN 10025-3 | S275NL | Veći ili jednak 275 | 370~510 | Veći ili jednak 24 | -40 stupnjeva | Veći ili jednak 31 |
| S355NL | Veći ili jednak 355 | 470~630 | Veći ili jednak 22 | -40 stupnjeva | Veći ili jednak 31 | |
| EN 10225 | S355G11+M | Veći ili jednak 355 | 460~620 | Veći ili jednak 22 | -40 stupnjeva | Veći ili jednak 50 |
| S355G11+N | ||||||
| S355G12+M | -40 stupnjeva | Veći ili jednak 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Veći ili jednak 420 | 500~690 | Veći ili jednak 19 | -40 stupnjeva | 60 | |
| S420G4+M | -40 stupnjeva | 60* |
Napomena: * Ispitivanje sudara s poprečnim Charpy V-zarezom.
Ovaj proizvod naširoko se koristi u projektima izgradnje naftnih platformi na moru i strojevima za bušenje nafte.
Standardi i stupnjevi čelika za sekciju polja mosta)
| Standard | Razred | Kategorija proizvoda | Značajke i upotreba |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
H-zraka
Kutni čelik
Čelični kanali |
Karakteristično: Ima visoku čvrstoću, žilavost i može izdržati opterećenje i udar željezničkih vozila, te ima dobru otpornost na zamor, žilavost na niskim temperaturama, otpornost na atmosfersku koroziju, dobre performanse zavarivanja i nisku osjetljivost na zareze.
Primjena: Uglavnom se koristi za izgradnju željezničkih pruga ili mostova na autocestama.
|
| GB/T 714 |
Q345qC, Q345qD, Q345qE, Q370qC, Q370qD, Q370qE Q420qC, Q420qD, Q420qE, Q460C, Q460D, Q460E |
||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN490B, SN490C | ||
| JIS G3106 |
SM400C, SM490A, SM490C, SM490YA, SM520B, SM520C, SM570 |
||
| EN 10025-3 | S275N, S275NL, S355N, S355NL, S420N, S420NL | ||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML S420M, S420ML, S460M, S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50W [HPS 345W],HPS 70W [HPS 485W] HPS 100 W [HPS 690 W] |
Čelični dio polja mostaPrimjeri primjene proizvoda
Vruće{0}}valjana H-greda za okvire automobila (dostupne kvalitete, kategorije i upotrebe)
| Razred | Specifikacija | Standard isporuke | Značajke i upotreba |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Tehnološki sporazum |
Karakteristično: Visoka čvrstoća, strogi zahtjevi za odstupanje dimenzija i zakrivljenost.
Primjena: Uglavnom za proizvodnju poluprikolica, kontejnerskih prikolica i greda za kriogene cisterne. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Karakteristično: Lagana-velika-čvrstoća toplo-valjana H-greda sa strogim odstupanjem dimenzija i dobrim zahtjevima za kvalitetu površine.
Primjena: Uglavnom se koristi za sve vrste polu{0}}prikolica (uključujući ravne prikolice, sanduke, cisterne, itd.), posebne{2}}namjenske uzdužne grede okvira.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Mehanička i tehnološka svojstva
| Razred | Granica razvlačenja (MPa)ReL |
Vlačna čvrstoća Rm (MPa)
|
Istezanje A/%
|
Energija uzdužnog udara | Test hladnog savijanja od 180 stupnjeva | |
| Temperatura (stupnjevi) | KV2 (J) | |||||
| MGL470B | Veći ili jednak 345 | 470~630 | Veći ili jednak 21 | Normalna temperatura | Veći ili jednak 34 | d=2a |
| MGL510C | Veći ili jednak 400 | 510~660 | Veći ili jednak 19 | 0 | Veći ili jednak 34 | d=2a |
| A572 (Gr50) | Veći ili jednak 345 | Veći ili jednak 450 | Veći ili jednak 18 | - | - | |
| A572 (Gr65) | Veći ili jednak 450 | Veći ili jednak 550 | Veći ili jednak 15 | - | - | |
| A656 (Gr80) | Veći ili jednak 550 | Veći ili jednak 660 | Veći ili jednak 12 | - | - | |
vruće{0}}valjane H-grede za okvire automobilaPrimjene proizvoda Slučaj
Polje-visokih zgrada
| Standard | Razred | Kategorija proizvoda | Značajke i upotreba |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
H-zraka)
Kutni čelik kanalni čelik) |
Karakteristično: Ima izvrsnu otpornost na zavarivanje, otpornost na udarce, otpornost na udarce pri niskim temperaturama, itd., i može dodati zahtjeve izvedbe u smjeru debljine Z15\\Z25,Z35.
Primjena: Uglavnom se koristi u stupovima i-nosivim gredama velikih-građevinskih projekata kao što su visoke-zgrade, supervisoke-zgrade, stadioni velikog-raspona, zračne luke, kongresni centri i čelične konstrukcije. |
| GB/T 19879 |
Q345GJC,Q345GJD,Q345GJE,Q390GJC,Q390GJD,Q390GJE,Q420GJC,Q420GJD,Q420GJE,Q460GJC,Q460GJD,Q460GJE
|
||
| JIS G3136 |
SN400A, SN400B, SN400C, SN490B, SN490C
|
||
| EN 10025-2 |
S235JR/S235J0,S275JR/S275J0/S275J2,S355JR/S355JR0/S355JR2,S355K2,S450J0
|
||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML, S420M, S420ML, S460M, S460ML
|
||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 | ||
| ASTM A572/A572M | A572(Gr50),A572(Gr55),A572(Gr60),A572(Gr65) |
Područje visoke{0}}gradnje Primjena proizvoda Slučaj
Polje čelične konstrukcije kotla
| Standard | Razred | Kategorija proizvoda | Značajke i upotreba |
| GB/T 1591 | Q355B/NB, Q390B/NB, Q420B/NB, Q460B/NB |
H-zraka
Kutni čelik
Čelični kanali |
Karakteristično: Visoka žilavost i otpornost na udarce, dobra otpornost na zamor, žilavost na niskim temperaturama, otpornost na atmosfersku koroziju i dobra zavarljivost.
Primjena: Uglavnom se koristi u čeličnom okviru kotla i krutom nosaču kotla. |
| GB/T 700 | Q235B | ||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN400 (A,B,C),SN490 (B,C) | ||
| JIS G3106 | SM400A/B/C, SM490A/B/C, SM490YA/YB, SM520B/C, SM570 | ||
| EN 10025-2 | S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2,S450J0 | ||
| GOST 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 |
Polje čelične konstrukcije kotla Primjena proizvoda Slučaj
Čelični profil za viličar
Dostupan stupanj, specifikacija i upotreba
| Razred | Specifikacija | Standard isporuke | Značajke i upotreba |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 i tehničke uvjete isporuke korisnika
|
Proizvod ima visoke zahtjeve za tvrdoću površine, žilavost na niskim temperaturama, toleranciju veličine i odstupanje od oblika. Uglavnom se koristi za proizvodnju portala za viličare. |
| MGC490C | J120-J160 |
Mehanička i tehnološka svojstva
| Razred | Granica tečenja ReL/MPa | Vlačna čvrstoća Rm/MPa |
Elongacija A/% |
Energija utjecaja |
Tvrdoća HB |
Test hladnog savijanja od 180 stupnjeva | ||
| Ispitna temperatura (stupnjevi) | KV2 (J) | Manje ili jednako 16 | >16~35 | |||||
| Q460E |
Veći ili jednak 440 |
Veći ili jednak 550~720 |
Veći ili jednak 17 |
-30 |
Veći ili jednak 34 |
- | - | - |
| MGC570C |
Veći ili jednak 400 |
Veći ili jednak 570 |
Veći ili jednak 14 |
-5 |
Veći ili jednak 27 |
Veći ili jednak 170 |
d=2a |
d=3a |
| MGC490C |
Veći ili jednak 335 |
Veći ili jednak 490 |
Veći ili jednak 16 |
0 |
Veći ili jednak 34 |
Veći ili jednak 140 |
d=2a |
d=3a |
Čelični profil za kućište za primjenu proizvoda viličara
Kutni čelik za prijenosni toranj (dostupan stupanj, specifikacija i upotreba)
| Razred | Specifikacija | Standard isporuke | Značajke i upotreba |
| Q235B | ∠50 - ∠360 |
GB/T 700
GB/T 1591 |
Karakteristično: Negativno odstupanje standardne veličine nacionalne mreže kutnog čelika je 50% od onoga u GB/T 706. Standardni čelik južne mreže i veliki kutni čelik nacionalne mreže zahtijevaju pozitivno odstupanje veličine i visoku kvalitetu površine.
Primjena: Uglavnom se koristi za proizvodnju stupova dalekovoda.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Kutni čelik za dalekovodni toranj (Mehanička i tehnološka svojstva)
| Razred |
Granica tečenja ReL (MPa)
Debljina, mm |
Vlačna čvrstoća Rm /MPa |
Elongacija A/%
|
Energija uzdužnog udara KV2 (J) |
Test hladnog savijanja od 180 stupnjeva | ||
|
Manje ili jednako 16 |
>16∼40 |
>16∼40 |
(20 stupnjeva i 0 stupnjeva) KV2/J |
Manje ili jednako 16 | >16∼40 | ||
| Q235B |
Veći ili jednak 235 |
Veći ili jednak 225 |
370 ~ 500 |
Veći ili jednak 26 |
Veći ili jednak 26 |
d=a | |
| Q355B/C |
Veći ili jednak 355 |
Veći ili jednak 345 |
470 ~ 630 |
Veći ili jednak 20 |
Veći ili jednak 20 |
d=2a | d=3a |
| Q420B/C |
Veći ili jednak 420 |
Veći ili jednak 410 |
520 ~ 680 |
Veći ili jednak 19 |
Veći ili jednak 19 |
d=2a | d=3a |
| Q460C |
Veći ili jednak 460 |
Veći ili jednak 450 |
550 ~ 720 |
Veći ili jednak 18 |
Veći ili jednak 18 |
d=2a | d=3a |
Bilješke:1. Granica razvlačenja Q235B je ReH;
2. Vlačna čvrstoća čelika pod velikim kutom nacionalne mreže nema gornju granicu.
Kutni čelik za prijenosni toranjSlučaj za primjenu proizvoda
Vrste profilnog čelika
Zračim-:Također poznat kao H-greda ili W-greda, sastoji se od I-poprečnog-presjeka. Široko se koristi u građevinarstvu zbog svoje visoke čvrstoće i sposobnosti da izdrži velika opterećenja.
Kutni čelik:Naziva se i kutno željezo, ima poprečni-presjek u obliku slova L s dva jednaka kraka pod kutom od 90 stupnjeva. Obično se koristi u građevinarstvu, proizvodnji i konstrukcijskim primjenama.
Čelični kanal:Ima C-poprečni-presjek i često se koristi kao potpora ili okvirna konstrukcija u izgradnji zgrada. Pruža izvrsnu sposobnost-nosivosti i vrlo je svestran.
U-čelik u obliku:Kao što naziv sugerira, ima presjek u-obliku-u obliku slova U. Naširoko se koristi u građevinarstvu za potporne konstrukcije, kao što su okvirni zidovi i grede. Nudi visoku čvrstoću i stabilnost.
Ravni čelik:Poznate i kao ravne šipke, pravokutnog su-oblika s oštrim rubovima. Obično se koriste u građevinarstvu, proizvodnji i izradi zbog jednostavnosti rukovanja i svestranosti.
Čelik u obliku slova T:Ima poprečni-presjek u obliku slova T i često se koristi kao potpora ili strukturni element u građevinarstvu. Omogućuje dobru-nosivost i krutost.
Čelik u -obliku H:Slično I{0}}gredi, ima poprečni-presjek u obliku H-. Obično se koristi u građevinarstvu i konstrukcijskim primjenama zbog svoje visoke čvrstoće i sposobnosti-nosivosti.
Čelik u obliku slova Z:Također se nazivaju Z-podrožnice, imaju poprečni-presjek u obliku Z-i obično se koriste u građevinskoj industriji kao krovni okviri ili potporni elementi zidova. Pružaju izvrsnu strukturnu potporu i stabilnost.
Čelik za tračnice:Dizajniran je posebno za željezničke tračnice, pružajući stabilnost i izdržljivost. Izrađen je od visoko-kvalitetnog čelika kako bi izdržao velika opterećenja i kontinuiranu upotrebu.
Okrugli čelik:Ima kružni-presjek i koristi se u različitim primjenama kao što su cijevi, stupovi i strukturalni nosači. Njegov zaobljeni oblik daje snagu i stabilnost.
Kao jedan od vodećih proizvođača i dobavljača čeličnog profila u Kini, srdačno vas pozdravljamo da ovdje kupite čelični profil na zalihama i dobijete besplatan uzorak iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i niske cijene.
Čelični profili za metrička mjerenja, Čelični profili za potrebe za niskim održavanjem, Čelični profili za standardne veličine
