ASTM A709 niskolegirani konstrukcijski čelik

ASTM A709je industrijski zlatni standard za izgradnju mostova.

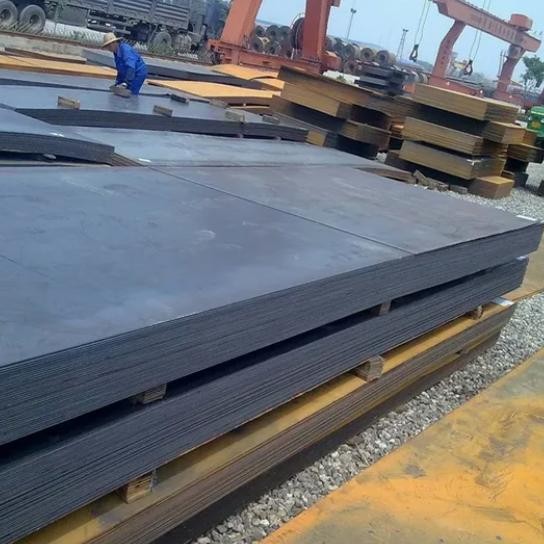

U GNEE STEEL-u nudimo visokoučinkovite A709 ploče i oblike dizajnirane da osiguraju sigurnost i dugovječnost vaših konstrukcijskih projekata. Gradite s povjerenjem-gradite uz GNEE.





ASTM A709 je standardna specifikacija za konstrukcijski čelik koji se prvenstveno koristi u izgradnji mostova. Pokriva čelične oblike, ploče i šipke visoke-čvrstoće, nisko{3}}legiranih (HSLA).



Za razliku od standardnog konstrukcijskog čelika, A709 posebno je konstruiran za rukovanje dinamičkim opterećenjima i naprezanjima okoline jedinstvenim za konstrukciju mostova, uključujući zahtjeve za žilavost zareza (Charpy V-ispitivanje zareza).



Dostupan je u nekoliko razreda, uključujućiKlasa 36, ​​50, 50W, 70W, 100 i HPS (čelik-visokih performansi)sorte.



Kemijski sastav ASTM A709 varira prema stupnju radi optimizacije zavarljivosti i otpornosti na atmosfersku koroziju.

Razred	Ugljik (maks. %)	mangan (%)	Fosfor (maks. %)	Sumpor (maks. %)	Silicij (%)
Ocjena 36	0.25 - 0.29	---	0.04	0.05	0.40
Ocjena 50	0.23	1.35	0.04	0.05	0.40
Snaga 50W	0.19	0.80 - 1.35	0.04	0.05	0.30 - 0.65
HPS 70W	0.11	1.10 - 1.50	0.02	0.006	0.30 - 0.50

Napomena: Klase 50W i HPS sadrže dodatne legirajuće elemente poput bakra, kroma i nikla za povećanu otpornost na koroziju.





ASTM A709 je kategoriziran prema granici razvlačenja (ksi).

Razred	Granica tečenja (min ksi)	Vlačna čvrstoća (ksi)	Min. Istezanje (%)
Ocjena 36	36	58 - 80	20%
Razred 50 / 50W	50	65 - 70	18%
Razred 70W / HPS 70W	70	85 - 110	19%
Snaga 100 / 100W	100	110 - 130	18%







GNEE Steel ima sljedeće standardne veličine, ali druge veličine mogu biti dostupne za posebne narudžbe.

RAZRED	DEBLJINA	ŠIRINA	DULJINA
36	3/16" – 4"	48" – 120"	Do 480"
50	3/16" – 4"	48" – 120"	Do 480"
50W	3/16" – 4"	48" – 120"	Do 480"
HPS 50W	3/16" – 4"	48" – 120"	Do 480"
HPS 70W	3/16" – 4"	48" – 120"	Do 480"





Visoki omjer čvrstoće-i-težine:Smanjuje ukupnu težinu konstrukcije, omogućujući veće raspone i smanjene troškove temelja.



Otpornost na atmosfersku koroziju:"W" stupnjevi (poput 50W) stvaraju zaštitnu "patinu", eliminirajući potrebu za bojanjem i smanjujući troškove održavanja.



Žilavost loma:Obavezno Charpyjevo ispitivanje V-zareza osigurava da čelik radi pouzdano pri udarcima iu hladnim klimatskim uvjetima.



Izvrsna zavarljivost:Optimizirani kemijski sastav omogućuje lako-zavarivanje na licu mjesta ili u radionici bez ugrožavanja strukturalnog integriteta.





ASTM A709 je "čelik za most" izbora za:

• Autocestni i željeznički mostovi:Nosači, rešetke i potporne grede.
• Pješački mostovi:Izdržljiv i estetski ugodan (čelik otporan na atmosferilije).
• Nadvožnjaci i čvorišta:Visoko{0}}opterećene strukturne komponente.
• Morske strukture:Pristaništa i obalna infrastruktura (koristeći ocjene trošenja).





Interna usporedba (unutar A709)

Ocjena 50 u odnosu na . 50W:Klasa 50 je standardni HSLA čelik; 50W (otpornost na vremenske uvjete) sadrži dodatne legure za otpornost na hrđu.

HPS (čelik visokih performansi):HPS 70W nudi veću žilavost i bolju zavarljivost od standardnog 70W.



Usporedba ekvivalentnih ocjena

ASTM A709 stupanj	Ekvivalent standardnog čelika	Ključna razlika
A709 stupanj 36	ASTM A36	A709 ima strože zahtjeve za žilavost mostova.
A709 Stupanj 50	ASTM A572 stupanj 50	Vrlo slično, ali A709 ima-certificiran most.
A709 Razred 50W	ASTM A588	Identična kemija; A709 specificira testiranje-specifično za most.





Može li se ASTM A709 koristiti za aplikacije koje nisu-mosni?
Da, često se koristi u teškoj opremi i zgradama gdje se zahtijeva visoka čvrstoća i svojstva na vremenske uvjete.



Je li potrebno bojanje za A709 Grade 50W?

Općenito, ne. Klasa 50W dizajnirana je da se ne lakira jer stabilni sloj hrđe štiti čelik.



Koja je razlika između A709 i A572?
Iako imaju ista kemijska svojstva, A709 zahtijeva Charpy V-testiranje udarca kako bi se osiguralo da neće puknuti pod dinamičkim opterećenjem vozila koja se kreću na mostu.



Što je čelik razreda A709?

ASTM A709 jeStandardna specifikacija za konstrukcijski čelik za mostovei obuhvaća ugljične, niske-legure visoke{0}}čvrstoće i kaljene i poboljšane legirane čelike koji se koriste kao konstrukcijske ploče u konstrukciji mostova. GNEE nudi sljedećih pet razreda A709; 36, 50, 50W, HPS 50W i HPS 70W.



Koja je razlika između A36 i A709?

ASTM A709 stupanj 36 je materijal za premošćivanje u kojem ugljik doprinosi čvrstoći i prokaljivosti čelika.A36 ima manje od 0. 30% ugljika i stoga ne posjeduju visoku otvrdljivost. Čelična ploča ASTM A709 razreda 36 ima poboljšanu otpornost na koroziju i može se koristiti u vanjskim primjenama.



Koja je razlika između čelika A709 i A572?

Sažetak: A572 Grade 50 je konstrukcijski čelik-opće namjene, dok je A709 Grade 50 posebno projektiran za izgradnju mostova sa strožim zahtjevima za žilavost, zavarljivost i kontrolu kvalitete



Je li čelik A709 otporan na vremenske uvjete?

Čelici otporni na atmosferilije su skupina ASTM specifikacija, kao i nekoliko zaštićenih specifikacija koje pokazuju slična svojstva otpornosti na koroziju. ASTM specifikacije su A588, A242, A606-4, A847, A871-65 iA709-50W.





Opsežan inventar:Imamo cijeli niz debljina i razreda (36 do HPS 100W).

Precizna obrada:Lasersko, plazma i plameno rezanje na-licu mjesta prema vašim točnim specifikacijama.

Certificirana kvaliteta:Svi proizvodi dolaze s Certifikatima ispitivanja mlina (MTC) prema EN 10204 3.1.

Globalna logistika:Desetljeća iskustva u izvozu u više od 70 zemalja s pakiranjem vrijednim mora-.





Kad je u pitanju mostogradnja, nema mjesta kompromisu. ASTM A709 pruža specifična mehanička i kemijska svojstva potrebna za osiguranje javne sigurnosti i izdržljivosti strukture.



Bez obzira trebate li standardni ugljični čelik za mostove ili visoko{0}}čelik otporan na atmosferilije, GNEE STEEL vaš je partner od povjerenja.

[KONTAKTIRAJTE NAS DANAS ZA PONUDU]



Tražite najbolju cijenu za ASTM A709 čelik?

GNEE STEEL nudi konkurentne cijene i stručnu tehničku podršku za projekte svih veličina.
📧 Email:alloy@gneesteelgroup.com
📞 WhatsApp/telefon: +86-372-5055135


Oslanjajući se na mnogo prvoklasne-opreme, kao što su CNC škare, stroj za prešu, stroj za ravnanje, stroj za savijanje valjaka, stroj za ravne poluge, stroj za skidanje ivica itd., GNEE STEEL može kupcima pružiti razne polu{1}}proizvode i opsežne usluge oblikovanja.



GNEE OBRADA ČELIKA

1.CTL & SL SERVIS (141 SET)

Trenutačno je GNEE STEEL uvezao mnogo napredne CTL/SL opreme iz Italije i Koreje i mogao bi pružiti prilagođene CTL/SL usluge od hladno valjanog nehrđajućeg čelika i ugljičnog čelika do toplo valjanog nehrđajućeg čelika i ugljičnog čelika kao i trake i ultra{0}}široke ploče.

CTL OBJEKTI
Maksimalna duljina: 16500 mm

Maksimalna širina: 2200 mm

Maksimalna debljina: 25,4 mm

Maksimalna čvrstoća razvlačenja: 1500Mpa
SL OBJEKTI

Maksimalna širina: 2200 mm

Maksimalna debljina: 18 mm

Maksimalna količina proreza:31

Maksimalna čvrstoća razvlačenja: 1200Mpa



2.USLUGA REZANJA

GNEE STEEL je uvezao puno naprednih strojeva za rezanje iz Njemačke, Švedske, Amerike i Japana, uključujući plazma stroj za rezanje, stroj za rezanje vodenim mlazom, stroj za lasersko rezanje, stroj za plameno rezanje i stroj za pilu. Kako bi zadovoljio raznolike potrebe kupaca, GNEE STEEL također usvaja metode više-rezanja u gnijezdu i intenzivnu proizvodnju kako bi poboljšao proizvodni kapacitet i uštedio troškove za kupce.

Stroj za lasersko rezanje

Maksimalna duljina rezanja: 40 000 mm

Maksimalna širina: 4.600 mm
Maksimalna debljina: 100 mm



Stroj za rezanje plamenom

Maksimalna duljina rezanja: 40 000 mm

Maksimalna širina: 8000 mm
Maksimalna debljina: 500 mm

Stroj za rezanje plazmom

Maksimalna duljina rezanja: 30 000 mm

Maksimalna širina: 5000 mm
Maksimalna debljina: 100 mm



Rezanje-vodenim mlazom

Maksimalna duljina rezanja: 12 000 mm

Maksimalna širina: 4010 mm
Maksimalna debljina: 250 mm

3. USLUGA OBLIKOVANJA

Savijanje valjka čelične ploče
Maksimalna debljina valjanja: do 200 mm
Maksimalna širina: 4200 mm



Automatski stroj za savijanje-Preša za kočenje
Maksimalna sposobnost savijanja:3000 tona
Maksimalna duljina savijanja:15 000 mm

Stručnjak za savijanje čelika visoke-čvrstoće i-otpornosti na trošenje





Stroj za bušenje

Maksimalna širina: 3070 mm
Maksimalna debljina: 8 mm

Maksimalni pritisak: 250t

USLUGA SKOSIVANJA

GNEE STEEL platforma za skošenje ima stroj za glodanje rubova, blanjalicu za rubove, stroj za plamensko/plazma rezanje žljebova, robot za rezanje plamenih žljebova, stolni stroj za skošenje žljebova, portalnu blanjalicu i drugu naprednu opremu za pružanje usluga prefabrikacije dijelova, svakodnevnu obradu žljebova tipa V-, Y-tipa, X-tipa i U-tipa i jamči naknadne procese kao što su zavarivanje i montaža proizvoda.



Mljevenje:
Maksimalna duljina rezanja: 18 000 mm

Maksimalna širina: 4500 mm
Maksimalna debljina: 120 mm





Košenje:
Maksimalna duljina: 16 000 mm

Maksimalna debljina: 80 mm

USLUGA STROJNE OBRADE

GNEE STEEL posjeduje CNC portalni-stroj za bušenje i glodanje, CNC podni-tip stroj za bušenje i glodanje, vertikalnu preciznu 5{3}}osnu glodalicu, portalni tip blanjalice, vertikalni tokarski stroj, cilindrični brusni stroj, hidrauličku blanjalicu i CNC tokarilicu i može pružiti finu obradu velikih rezervnih dijelova i strukturnih dijelova za kupce.

Centar za obradu bušenja i glodanja portalnog tipa

Maksimalna duljina: 48000 mm

Maksimalna širina: 12500 mm
Maksimalna visina: 8000 mm

Maksimalni promjer: 10500 mm

Oprema-za bušenje dubokih rupa
Maksimalna dubina bušenja: 1100 mm
Maksimalni promjer otvora: φ80 mm
Maksimalni promjer: φ4,500 mm

MM-oprema za bušenje rupa

Maksimalna duljina: 13 000 mm
Maksimalna širina: 10 000 mm
Maksimalni promjer provrta: φ105 mm
Maksimalna dubina bušenja: 250 mm

Stroj za bušenje i glodanje poda
Maksimalna duljina: 24 000 mm
Maksimalna visina: 8.000 mm
Dimenzije okretne ploče: 9x5m

Vertikalni strug

Maksimalna visina: 6.000 mm

Maksimalni promjer: φ22,00 mm

Automatizirani stroj za glodanje rubova

Automatizirani stroj za glodanje rubova vodeći je proizvod u-teškoj opremi za glodanje. Prvenstveno se koristi za pripremu utora za zavarivanje (košenje) na pločama velikog-formata od nehrđajućeg čelika, ugljičnog čelika i specijalnih vrsta čelika. Može obrađivati ​​ploče maksimalne debljine do 90 mm, duljine do 16 metara i širine do 4 metra.



Opremljen je dvostrukim jedinicama za glodanje i potpuno automatskim sustavom za promjenu glave glodala, što omogućuje automatizirano skošenje 4 ruba. Njegova značajka koja se ističe je tehnologija profiliranja koja se koristi pri glodanju valovitih ploča i proizvoda nepravilnog oblika, što osigurava apsolutnu postojanost utora nakon glodanja.



Koristeći posebno dizajnirane glave glodala, može izvesti vrlo teške i složene profile utora u jednom prolazu.



Materijali:Obični ugljični čelik, čelik za tlačne posude, čelik-otporan na habanje, čelik visoke-čvrstoće, nehrđajući čelik, legure na bazi-nikla, itd.
Širina:1200 - 4200 mm
duljina:5800 - 16000 mm
Debljina:5 - 90 mm
Težina:Do 35 tona



Ovaj stroj za glodanje rubova prva je automatizirana oprema za glodanje kosih rubova na svijetu. Sa svojim izvrsnim strukturnim dizajnom i naprednim algoritmima podataka, postiže potpunu automatizaciju od otkrivanja ploče do stvarnog procesa mljevenja, značajno poboljšavajući učinkovitost obrade uz jamstvo visoke preciznosti.



• Točnost obrade

Točnost duljine:±1 mm kada je L < 10 m; ±2mm kada je L > 10m;

Točnost širine:±1 mm;

Dijagonalna točnost:±2 mm;

Točnost korijenske površine (tupi rub):±1 mm za Y-utore; +0.5mm za X-utore.

• Učinkovitost obrade

Učinkovitost obrade je više od 10 puta veća od konvencionalne opreme za glodanje rubova ili blanjanje rubova.

TOPLINSKA OBRADA

Peć za toplinsku obradu
Maksimalna veličina peći: 36x12x13.5m
Maksimalna nazivna temperatura: 1100 stupnjeva
Maksimalni kapacitet utovara: 800t

Toplinska obrada posuda pod tlakom
Toplinska obrada rudarske opreme
Toplinska obrada cijevnih ploča
Toplinska obrada glave tlačne posude





GNEE STEEL trenutno sudjeluje ufaza nabave projekta skladišnog spremnika amonijaka od 100.000 m³, isporučujući visoko{0}}kvalitetne čelične ploče za kritične komponente spremnika. Zbog korozivne prirode amonijaka i opasnosti odAmonijačno korozijsko pucanje (SCC), projekt zahtijeva strogu metaluršku kontrolu materijala premaNorme EN 10028-3.



Jedan od najvažnijih tehničkih zahtjeva ovog projekta jestrogo ograničenje stvarne granice razvlačenja (Re)za sve materijale razreda NL2. Kako bi se spriječili rizici SCC-a u okruženjima za skladištenje amonijaka,stvarna granica razvlačenja ne smije biti veća od 390 MPa, bez obzira na nominalne vrijednosti navedene u standardu ili rasponu debljine ploče. Ovaj zahtjev postavlja veće zahtjeve za kontrolu procesa proizvodnje čelika, stabilnost toplinske obrade i ispitivanje materijala.



Sirove-čelične ploče visoke čvrstoće spremne za proizvodnju spremnika za skladištenje amonijaka od 100 000 m³



Projektni materijali i tehnički zahtjevi



Projekt uglavnom koristiP355NL2 i P275NL2 normalizirane čelične ploče za tlačne posude, koji se široko primjenjuju u-spremnicima za skladištenje niskih temperatura zbog svoje izvrsne žilavosti i zavarljivosti.



Ključne tehničke specifikacije uključuju:

• Ocjene materijala:P355NL2 i P275NL2 (Normalizirano)
• Granica razvlačenja:Standardni minimum / Maksimalno ograničeno na390 MPa
• Tvrdoća:Manje od ili jednako 225 HBW u osnovnom materijalu
• Ispitivanje utjecaja:Charpy-V test zareza na-50 stupnjeva, minimalno 27J
• Certifikacija:EN 102043.1 certifikat, uz izbor3.2 certifikacija



Ovi strogi zahtjevi osiguravaju da čelične ploče zadrže stabilna mehanička svojstva i visoku otpornost na koroziju izazvanu amonijakom-za vrijeme dugotrajnog rada.



Precizno valjanje i oblikovanje čeličnih ploča u zakrivljene dijelove za spremnik za skladištenje amonijaka od 100.000 m³.



Količine projektiranih ploča i raspodjela debljine



Ukupna potražnja čelika za ovaj projekt skladišnog spremnika amonijaka je nekoliko tisuća tona, uglavnom raspoređenih po različitim dijelovima spremnika:



P355NL2 – Unutarnje i vanjske ploče spremnika

• Niži tečajevi školjke:50 mm debljine – približno. 2,000 tona
• Srednji tečajevi:25 mm debljine – cca. 1,400 tona
• Gornji slojevi školjke:10 mm debljine – približno. 500 tona



P275NL2 – ploče dna spremnika

• Debljina:10–15 mm – približno. 750 tona



P275NL2 – Spuštena krovna konstrukcija

• Debljina:5–8 mm – približno. 180 tona



S275JR – Vanjski krov (Ambijentalna struktura)

• Debljina:10 mm – približno. 450 tona



Za poboljšanje učinkovitosti izrade spremnika i smanjenje obodnih zavara, projekt također zahtijevaširoke čelične pločekako bi se smanjili zavareni spojevi, što pomaže smanjiti potencijalni rizik od SCC-a u uvjetima rada s amonijakom.



Formirani čelični segmenti omotani i postavljeni na nosače radi zaštite, spremni za sastavljanje spremnika za amonijak od 100.000 m³.



GNEE STEEL pruža visoko{0}}precizna rješenja za valjanje čeličnih ploča i izradu cilindara za proizvođače spremnika širom svijeta.Pošaljite nam svoje specifikacije ploča ili nacrte izrade za brzu ponudu.

Zatražite ponudu



TIP	RAZRED	TEHNIČKI PODACI
Ugljični čelik / niskolegirani svitak	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283 Razred C	0,7~2,0*1250/1500 mm*C 2,3~19,5*1250/1500/1800/2000 mm*C
Srednje teška ploča	Q235B/Q355B(Q345B)/C/D/E	6,0-200x150mm-4000mmxL
Posuda Ploča	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Klasa 1/Klasa 2	2,5-120x1500mm-3000mmxL
Čelik visoke čvrstoće	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1,2-60x 1500mm-2500mmxL
Čelik s uzorkom	HQ235A|B	1,2-60x 1500mm-2500mmxL
Čelik-otporan na trošenje	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3,0-50x1250mm-3300mmxL
Hladno valjani svitak	DC01/RECC/REDT/SPCC/ST12	0,5-3,0x1250mm-1500mmxC
Pocinčana ploča	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0,45-3,0x1250mm-1500mmxC
Ukiseljeni kolut	DD11/SPHC	2,0-6,0x1500xC

Specifikacije materijala i površine od nehrđajućeg čelika

TIP	RAZRED	DEBLJINA	POVRŠINSKI
Austenitni	304/304H/304L/304J1	0,25-150 mm	2B/BA/BR.4/8K/SB/HL/BR.1
Austenitni	321	0,4-80 mm	2B/BA/BR.4/8K/SB/HL/BR.1
Austenitni	316/316L/317L/316Ti	0,3-80 mm	2B/BA/BR.4/8K/SB/HL/BR.1
Austenitni	201(J1/J2/J5)	0,35-12 mm	2B/BR.1/1D
Ferit	430	0,4-3,0 mm	2B/BA/BR.4/8K/SB/HL
Ultra čisti ferit	443	0,4-2,0 mm	2B
Ultra čisti ferit	436L/439/444/441	0,5-3,0 mm	2B/2D

Specijalni čelik / legura na bazi nikla

TIP	RAZRED	OCJENA (ASTM)	OCJENA (EN)	DEBLJINA
Čelik-otporan na toplinu	309S	S30908	1.4833	0,5-40 mm
Čelik-otporan na toplinu	310S	S31008	1.4845	0,5-40 mm
Duplex nehrđajući čelik	2101	S32101	1.4162	1,5-50 mm
Duplex nehrđajući čelik	2304	S32304	1.4362	3,0-50 mm
Duplex nehrđajući čelik	2205	S32205/S31803	1.4462	0,5-60 mm
Duplex nehrđajući čelik	2507	S32750	1.4410	1,0-60 mm
Super austenitni-čelik	904L	N08904	1.4539	0,6-50 mm
Super austenitni-čelik	254SMO	S31254	1.4547	0,5-50 mm
Super austenitni-čelik	1.4529	N08926	1.4529	0,5-50 mm
Super austenitni-čelik	AL-6XN	N08367	1.4478	0,5-50 mm
Legura na bazi nikla	Legura 31	N08031	1.4562	1,0-50 mm
Legura na bazi nikla	800	N08800	1.4876	0,8-50 mm
Legura na bazi nikla	800H	N08810	1.4958	0,8-50 mm
Legura na bazi nikla	800HT	N08811	1.4959	0,8-50 mm
Legura na bazi nikla	Legura 28	N08028	1.4563	1,0-20 mm
Legura na bazi nikla	Legura 20	N08020	2.4660	1,0-20 mm
Legura na bazi nikla	825	N08825	2.4858	0,8-40 mm
Legura na bazi nikla	C276	N10276	2.4819	0,5-50 mm
Legura na bazi nikla	C22	N06022	2.4602	1,0-50 mm
Legura na bazi nikla	625	N06625	2.4856	0,8-20 mm
Legura na bazi nikla	400	N04400	2.4360	1,0-20 mm
Legura na bazi nikla	600	N06600	2.4816	1,0-50 mm
Legura na bazi nikla	Čisti Ni 201	N02201	2.4061	0,5-20 mm
Titanij	TA1	Gr.1	1. razred	0,5-50 mm
Titanij	TA2	Gr.2	klasa 2	0,5-50 mm

Popularni tagovi: astm a709 niskolegirani konstrukcijski čelik, Kina astm a709 niskolegirani konstrukcijski čelik proizvođači, dobavljači, tvornica
