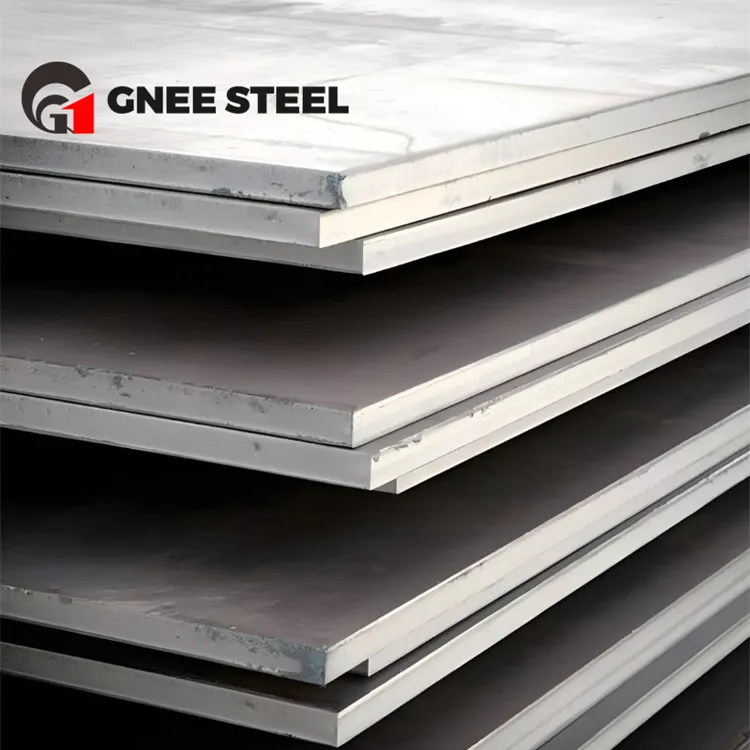

CCS Ploča za brodogradnju Opis proizvoda
CCS brodograđevni čelični lim razreda A: svojstva i primjena
CS razred Ačelik za brodogradnju marine gradeResursi CCSA ploča u Kini:
| Razred | Thk (mm) | W (mm) | L (mm) | Razred | Thk (mm) | W (mm) | L (mm) | |
| CCSA | 10 | 2000 | 5600 | CCS stupanj A | 18 | 1850 | 8500 | |
| CCSA | 10 | 2200 | 10000 | CCS stupanj A | 19 | 2000 | 10000 | |
| CCSA | 10 | 2200 | 8500 | CCS stupanj A | 20 | 2300 | 8650 | |
| CCSA | 10 | 2200 | 8100 | CCS stupanj A | 22 | 2210 | 8370 | |
| CCSA | 100 | 2300 | 10200 | CCS stupanj A | 22 | 1800 | 6000 | |
| CCSA | 12 | 3220 | 6630 | CCS stupanj A | 24 | 1850 | 7500 | |
| CCSA | 12 | 1850 | 11670 | CCS stupanj A | 24 | 2450 | 10800 | |
| CCSA | 12 | 2500 | 11200 | CCS stupanj A | 28 | 1540 | 12760 | |
| CCSA | 12 | 2200 | 8100 | CCS stupanj A | 28 | 1800 | 8000 | |
| CCSA | 13 | 2230 | 13190 | CCS stupanj A | 30 | 2140 | 8000 | |
| CCSA | 13 | 2310 | 19660 | CCS stupanj A | 35 | 2260 | 7400 | |
| CCSA | 14 | 1990 | 9160 | CCS stupanj A | 60 | 2400 | 11400 | |
| CCSA | 14 | 2370 | 11920 | CCS stupanj A | 70 | 2600 | 12000 | |
| CCSA | 14 | 2340 | 11920 | CCS stupanj A | 70 | 2250 | 11600 | |
| CCSA | 14 | 2200 | 9800 | CCS stupanj A | 8 | 1250 | 10850 | |
| CCSA | 16 | 2240 | 12210 | CCS stupanj A | 80 | 2750 | 12000 | |
| CCSA | 16 | 2080 | 12200 | CCS stupanj A | 9 | 2600 | 5300 | |
| CCSA | 18 | 2530 | 9450 | CCS stupanj A | 90 | 2250 | 10800 | |
| CCSA | 18 | 1880 | 9400 | CCS stupanj A | 92 | 1860 | 6200 |
1. Uvod
CCS stupanj Ajemeki čeliknaširoko korišten u brodogradnji, odobren od strane Kinesko klasifikacijsko društvo (CCS) Služi kao konstrukcijski čelik-opće namjene za trupove, palube i ne-kritične komponente gdje visoka čvrstoća nije primarni zahtjev.
2. Mehanička svojstva
Granica tečenja: Veći ili jednak 235 MPa
Vlačna čvrstoća: 400-520 MPa
Istezanje (%): veće od ili jednako 22 (L=5d)
Energija utjecaja: Veći ili jednak 27J na 0 stupnjeva (standardno)
U usporedbi s DH32/DH36, razred Aimamanja čvrstoćaalisuperiorna duktilnost, što ga čini idealnim za sekundarne strukturegdjezavarljivost i sposobnost oblikovanjaimaju prioritet.
3. Kemijski sastav
Ugljik (C): manje od ili jednako 0,21%
mangan (Mn): 0.60-1.60%
Silicij (Si): Manje od ili jednako 0,35%
Fosfor (P) i sumpor (S): Manje od ili jednako 0,035% svaki
Njegovonizak sadržaj ugljikaosiguravaizvrsna zavarljivost, smanjujući rizik od pukotina izazvanih -vodikom.
4. Prijave
Ne{0}}kritični dijelovi trupa (npr. balastni tankovi, pregrade)
Obloga palube (u ne{0}}područjima-nosivosti)
Pučinske platforme i brodovi za unutarnju plovidbu
5. Industrijski standardi i certifikati
CCS pravila za čelične brodove
GB/T 712-2011 (kineski nacionalni standard)
ABS, DNV, LR (dostupni alternativni certifikati)
6. Prednosti i ograničenja
Pros:
Isplativo- u usporedbi s-čelicima visoke čvrstoće
Jednostavna izrada (rezanje, savijanje, zavarivanje)
Protiv:
Nije prikladno za-područja pod visokim stresom (npr. pramac, krma)
Niža otpornost na koroziju (zahtijeva zaštitne premaze)
Zaključak
CCS stupanj Ajesvestran, ekonomičan čelikidealan zane{0}}kritične brodske strukture Iako mu nedostaje snaga DH32/DH36, to jevrhunska duktilnost i zavarljivostčine ga nezamjenjivim u tro-osjetljivi pomorski projekti ispravnozaštita od korozije osigurava njegovu dugovječnost u morskom okruženju.
Parametri proizvoda brodskih ploča
GNEE je specijaliziran za isporuku CCS čeličnog lima normalne čvrstoće u CCS razredu A. Za više informacija o čeličnom limu razreda A, provjerite ih na sljedećem:
CCS/A maksimalni kemijski sastav normalne čvrstoće u vruće{0}}valjanom
|
Element |
CCS A Max % |
Element |
CCS A Max % |
|
C |
0.21 |
Ni |
|
|
Mn |
2,5*C MIN |
Mo |
|
|
Si |
0.50 |
Al |
|
|
S |
0.035 |
Nb |
|
|
P |
0.035 |
V |
|
|
Cu |
|
Ti |
|
|
kr |
|
N |
|
Osjetljivost na pukotine: Pcm=(C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B)%
Ekvivalent ugljika: Ceq=【C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15】%
CCS/A Svojstvo normalne čvrstoće kod vruće{0}}valjanog
|
Razred |
Debljina |
Granica tečenja |
Vlačna čvrstoća |
Elongacija |
Energija utjecaja |
|
(mm) |
MPa (min) |
MPa |
% (min.) |
(KV J) (min) |
|
|
|
|
|
|
20 stupnjeva |
|
|
CCS A |
8-240 |
235 |
400-520 |
22 |
|
Napomena: energija udarca ispod 50 mm debljine; longitudinal min udarna energija
Kotlovske čelične ploče| Ploče od legiranog čelika| Ploča visoke čvrstoće| Ploča od ugljičnog čelika| Ploča od nehrđajućeg čelika
|
Ekvivalentna klasa čelika CCS/A |
|||||||
|
DNV |
GL |
LR |
BV |
RINA |
NK |
KR |
ABS |
|
NV A |
GL-A |
LR/A |
BV/A |
RI/A |
K A |
R A |
ABA |
|
CCS čelična ploča |
||||
|
Opća snaga |
CCS/A |
CCS/B |
CCS/D |
CCS/E |
|
Visoka čvrstoća |
CCS/A32 |
CCS/D32 |
CCS/E32 |
CCS/F32 |
|
CCS/A36 |
CCS/D36 |
CCS/E36 |
CCS/F36 |
|
|
CCS/A40 |
CCS/D40 |
CCS/E40 |
CCS/F40 |
|
|
Dodatna snaga |
CCS/A420 |
CCS/D420 |
CCS/E420 |
CCS/F420 |
|
CCS/A460 |
CCS/D460 |
CCS/E460 |
CCS/F460 |
|
|
CCS/A500 |
CCS/D500 |
CCS/E500 |
CCS/F500 |
|
|
CCS/A550 |
CCS/D550 |
CCS/E550 |
CCS/F550 |
|
|
CCS/A620 |
CCS/D620 |
CCS/E620 |
CCS/F620 |
|
|
CCS/A690 |
CCS/D690 |
CCS/E690 |
CCS/F690 |
|
