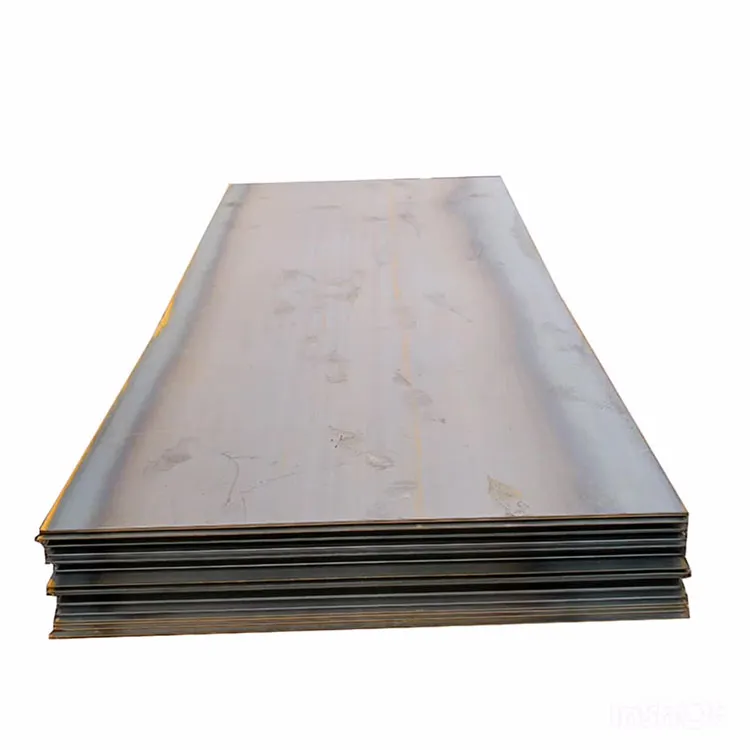

DNV-Gl konstrukcijska čelična ploča trupa
GL Standardna brodova ploča standard je Germanischer Lloyd i koristi se za proizvodnju čeličnih ploča za brodove. Ove brodovne ploče naširoko se koriste u proizvodnji brodova, morskih konstrukcija, morskih cjevovoda i morskih čeličnih konstrukcija.
Stupanj DNV-Gl standardnih brodogradskih ploča koje možemo pružiti uključuju
|
GL čelična ploča |
||||
|
Opća snaga |
Gl-a |
Gl-b |
Gl-d |
Gl-e |
|
Visoka snaga |
GL-A32 |
GL-D32 |
GL-E32 |
GL-F32 |
|
GL-A36 |
GL-D36 |
GL-E36 |
GL-F36 |
|
|
GL-A40 |
GL-D40 |
GL-E40 |
GL-F40 |
|
|
Dodatna snaga |
GL-A420 |
GL-D420 |
GL-E420 |
GL-F420 |
|
GL-A460 |
GL-D460 |
GL-E460 |
GL-F460 |
|
|
GL-A500 |
GL-D500 |
GL-E500 |
GL-F500 |
|
|
GL-A550 |
GL-D550 |
GL-E550 |
GL-F550 |
|
|
GL-A620 |
GL-D620 |
GL-E620 |
GL-F620 |
|
|
GL-A690 |
GL-D690 |
GL-E690 |
GL-F690 |
|
|
|
DNV-GL Standardni morski čelični lim kemijski sastav
| Razred | C% manje ili jednako | Mn % | Si % | p % manje ili jednako | S % manje ili jednako | Al % | NB % | V % |
|---|---|---|---|---|---|---|---|---|
| A | 0.22 | Veći ili jednak 2,5 c | 0.10~0.35 | 0.04 | 0.40 | - | - | - |
| B | 0.21 | 0.60~1.00 | 0.10~0.35 | 0.04 | 0.40 | - | - | - |
| D | 0.21 | 0.60~1.00 | 0.10~0.35 | 0.04 | 0.04 | Veći ili jednak 0,015 | - | - |
| E | 0.18 | 0.70~1.20 | 0.10~0.35 | 0.04 | 0.04 | Veći ili jednak 0,015 | - | |
| A32 D32 E32 | 0.18 | 0.70~1.60 0.90~1.60 0.90~1.60 | 0.10~0.50 | 0.04 | 0.04 | Veći ili jednak 0,015 | - | - |
| A36 D36 E36 | 0.18 | 0.70~1.60 0.90~1.60 0.90~1.60 | 0.10~0.50 | 0.04 | 0.04 | Veći ili jednak 0,015 | 0.015~0.050 | 0.030~0.10 |
DNV-Gl standardi brodski čelična ploča Mehaničko svojstvo
| Razred | Debljina (mm) |
Popuštena točka (MPa) veća ili jednaka |
Zatečna čvrstoća (MPA) |
Produženje (%) Veći ili jednak |
V-utjecaj test | Test hladnog zavoja | |||
|---|---|---|---|---|---|---|---|---|---|
| Temperatura (stupanj) |
Prosječni AKV KV /J |
b=2a 180 stupnjeva |
b=5a 120 stupnjeva |
||||||
| dužina | poprečno | ||||||||
| Veći ili jednak | |||||||||
| A | Manje od ili jednako 50 | 235 | 400~490 | 22 | - | - | - | d=2a | - |
| B | 0 | 27 | 20 | - | d=3a | ||||
| D | -10 | ||||||||
| E | -40 | ||||||||
| A32 | Manje od ili jednako 50 | 315 | 440~590 | 22 | 0 | 31 | 22 | - | d=3a |
| D32 | -20 | ||||||||
| E32 | -40 | ||||||||
| A36 | Manje od ili jednako 50 | 355 | 490~620 | 21 | 0 | 34 | 24 | - | d=3a |
| D36 | -20 | ||||||||
| E36 | -40 | ||||||||
DNV-GL standardi Teoretska težina čelične ploče morske klase
| Debljina (mm) | teorijska težina | Debljina (mm) | teorijska težina | ||
|---|---|---|---|---|---|
| Kg/ft2 | Kg/m2 | Kg/ ft2 | Kg/m2 | ||
| 6 | 4.376 | 47.10 | 25 | 18.962 | 196.25 |
| 7 | 5.105 | 54.95 | 26 | 20.420 | 204.10 |
| 8 | 5.834 | 62.80 | 28 | 21.879 | 219.80 |
| 10 | 7.293 | 78.50 | 30 | 23.337 | 235.50 |
| 11 | 8.751 | 86.35 | 32 | 25.525 | 251.20 |
| 12 | 10.21 | 94.20 | 34 | 26.254 | 266.90 |
| 14 | 10.939 | 109.90 | 35 | 27.713 | 274.75 |
| 16 | 11.669 | 125.60 | 40 | 29.172 | 314.00 |
| 18 | 13.127 | 141.30 | 45 | 32.818 | 353.25 |
| 20 | 14.586 | 157.00 | 48 | 35.006 | 376.80 |
| 22 | 16.044 | 172.70 | 50 | 36.464 | 392.50 |
| 24 | 18.232 | 188.40 | |||
DNV-GL standardi brodogradnja čelične ploče Dimenzionalno odstupanje
| Nominalna debljina (MM) | Debljina odstupanja sa sljedećom širinom (mm) | |||
|---|---|---|---|---|
| Manje od ili jednako 1200 | >1200~1500 | >1500~1800 | >1800 | |
| >6.0~8.0 | ±0.29 | ±0.30 | ±0.31 | ±0.35 |
| >8.0~10.0 | ±0.32 | ±0.33 | ±0.34 | ±0.35 |
| >10.0~12.0 | ±0.35 | ±0.36 | ±0.37 | ±0.43 |
| Nominalna debljina (MM) | minus odstupanje (mm) | Debljina odstupanja sa sljedećom širinom (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| > 1000 ~1200 | > 1200 ~1500 | > 1500 ~1700 | > 1700 ~1800 | > 1800 ~2000 | > 2000 ~2300 | > 2300 ~2500 | > 2500 ~2600 | 2600 ~2800 | > 2800 ~3000 | ||
| >12~25 | -0.8 | +0.2 | +0.2 | +0.3 | +0.4 | +0.6 | +0.8 | +0.8 | +1.0 | +1.1 | +1.2 |
| >25~30 | -0.9 | +0.2 | +0.2 | +0.3 | +0.4 | +0.6 | +0.8 | +0.9 | +1.0 | +1.1 | +1.2 |
| >30~34 | -1.0 | +0.2 | +0.3 | +0.3 | +0.4 | +0.6 | +0.8 | +0.9 | +1.0 | +1.2 | +1.3 |
| >34~40 | -1.1 | +0.3 | +0.4 | +0.5 | +0.6 | +0.7 | +0.9 | +1.0 | +1.1 | +1.3 | +1.4 |
| >40~45 | -1.2 | +0.4 | +0.5 | +0.6 | +0.7 | +0.8 | +1.0 | +1.1 | +1.2 | +1.4 | +1. |
DNV-GL standardi čelične ploče za sliku proizvoda brodogradnje
Fotografija grupe Gnee grupe
Posjet kupca GNEE grupe
GNEE Group sudjeluje u stranim izložbama čelika
Jamčimo kvalitetu i količinu DNV-GL trupa konstrukcijskog čeličnog trombola. Ako želite više informacija, kontaktirajte nas!
